アーキテクチャ図 MCP サーバー

arch-diagram-mcp は、AWS、Azure、Google Cloud のクラウドアーキテクチャ図を生成、レビュー、インポートする MCP サーバーです。Kubernetes、オンプレミス、PostgreSQL、Redis、Kafka、Nginx などの SaaS サービスを含む、約 1,800 種類の公式プロバイダーアイコンを使用します。図は Graphviz を通じて、PNG、自己完結型 SVG、PDF、JPG にレンダリングされます。

新しいアーキテクチャを設計したり、既存の構成を図にしたりできます。Terraform から、あるいは実行中の Google Cloud プロジェクト自体のインベントリから、作成方法にかかわらず実際のリソース名を使って図にできます。

クイックスタート。 Graphviz をインストールしてから、以下のいずれかの方法で MCP クライアントにサーバーを追加します。

入手元	コマンド
PyPI、uv を使用	`uvx arch-diagram-mcp`
PyPI、pipx を使用	`pipx install arch-diagram-mcp` を実行し、その後 `arch-diagram-mcp` を実行
npm（uv または pipx を通じて PyPI パッケージを起動）	`npx -y arch-diagram-mcp`

たとえば、Claude Code では次のように実行します：claude mcp add architecture-diagrams -s user -- uvx arch-diagram-mcp。 MCP Registry では io.github.apatilgtn/architecture-diagrams としても掲載されています。

開発者として利用しますか？ 開発者ガイドから始めてください。お使いのマシン上またはチーム共有サーバーへの Claude Code、VS Code、Cursor、Claude Desktop の接続方法と、プロンプトの例を紹介しています。この README の残りの部分では、サーバーの実行と設定について説明します。

サンプル

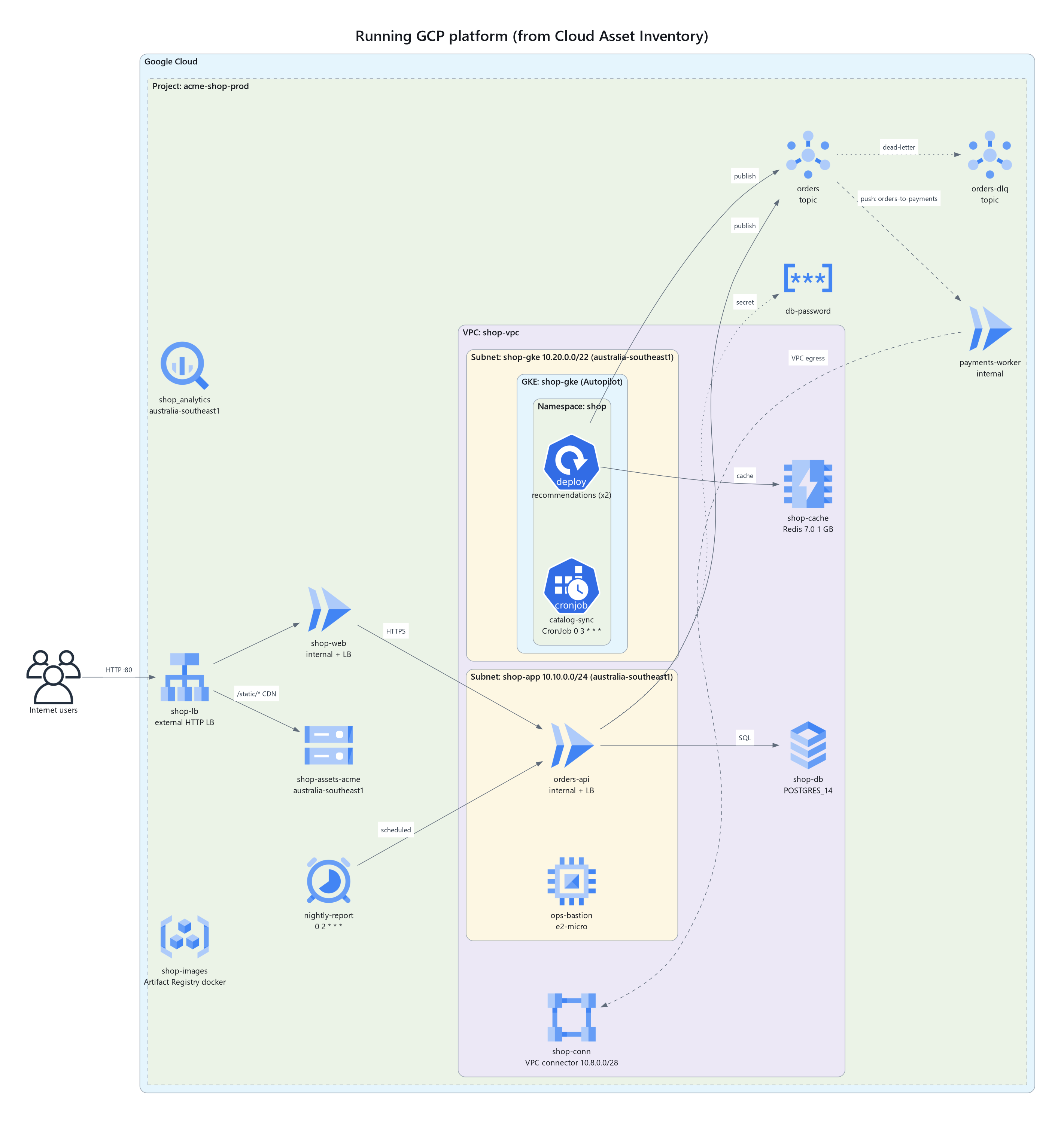

以下は、同梱のテンプレートと Terraform の例を、サーバーが生成するままの状態で表示したものです。スコアは review_architecture によるものです。図をクリックすると、フルサイズの画像が表示されます。

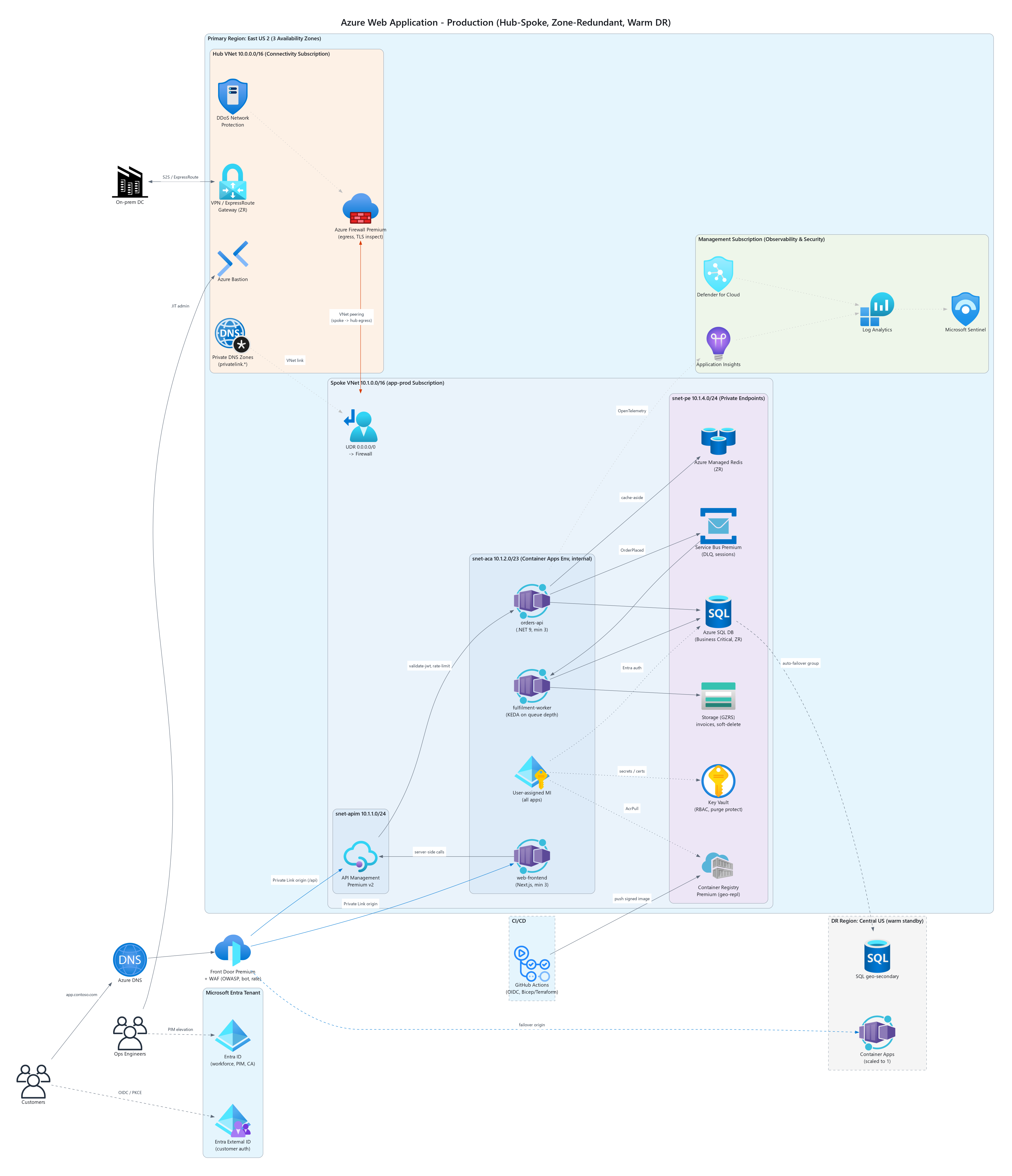

ウォーム DR を備えた Azure Web アプリのハブアンドスポーク構成 `azure_webapp_hub_spoke`、レビュー 94（A）	Azure AKS マイクロサービス `azure_aks_microservices`、レビュー 97（A）

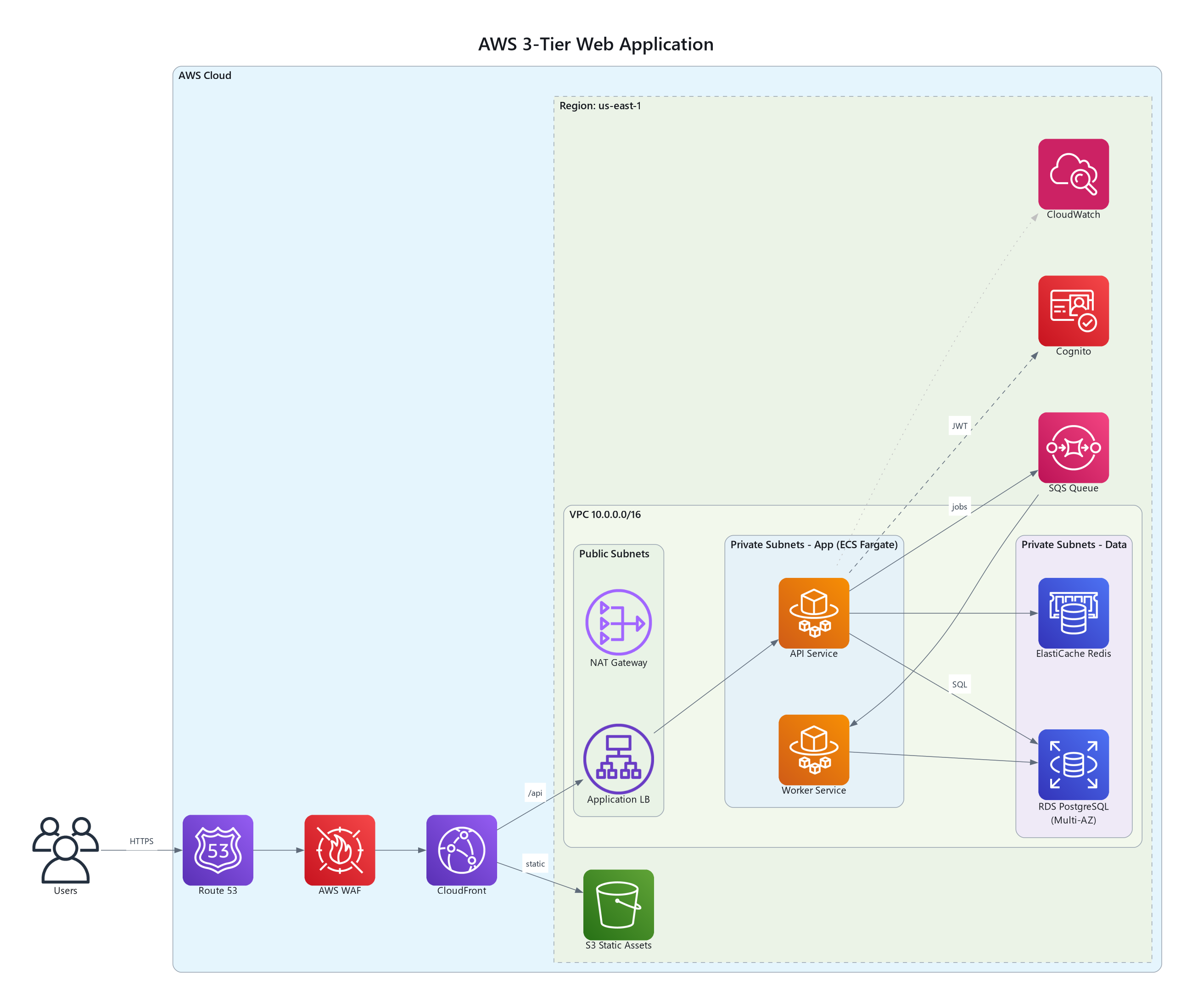

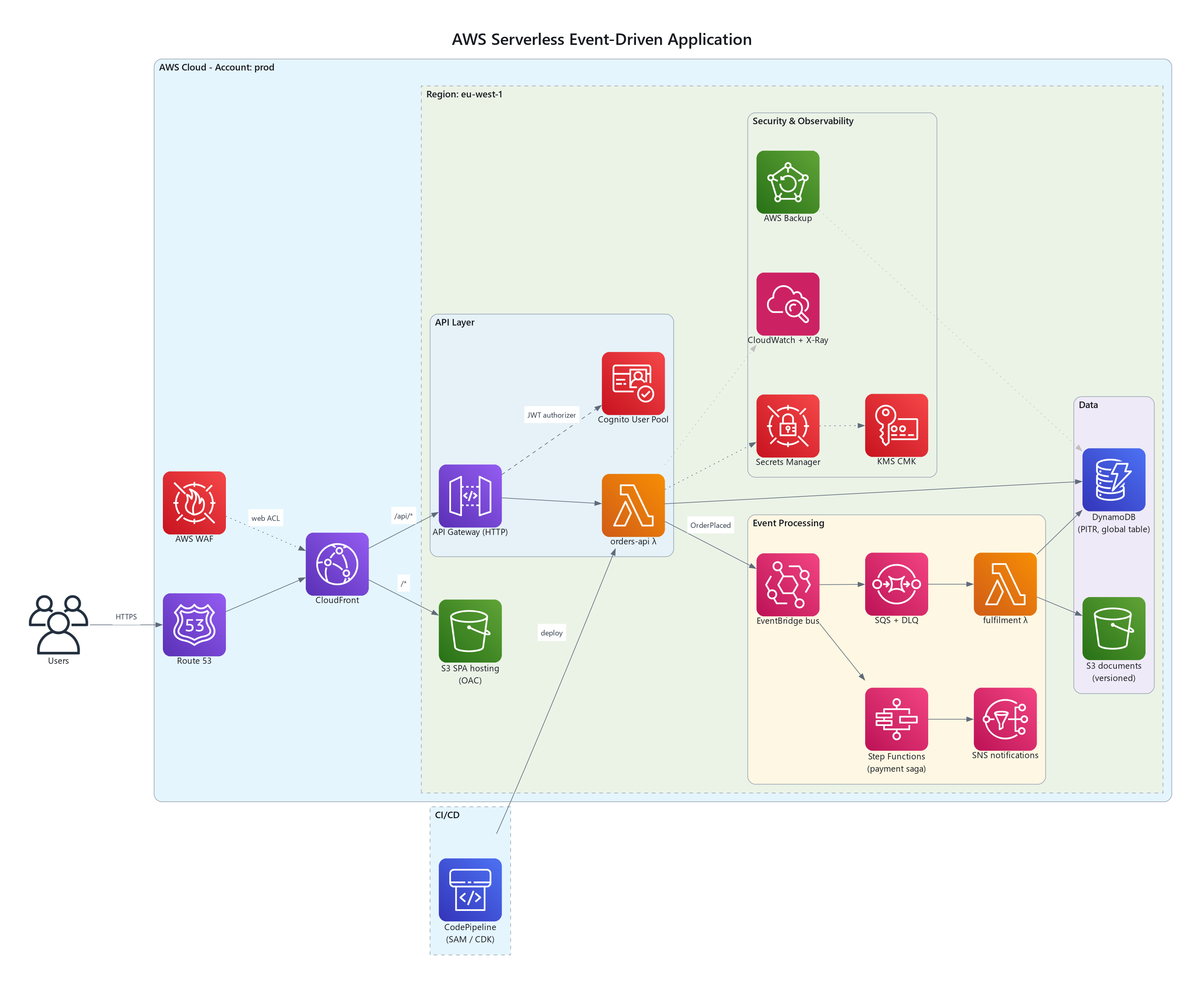

AWS の 3 層 Web アプリ `aws_three_tier`、レビュー 86（B）	AWS のサーバーレス、イベント駆動型 `aws_serverless_event_driven`、レビュー 100（A）

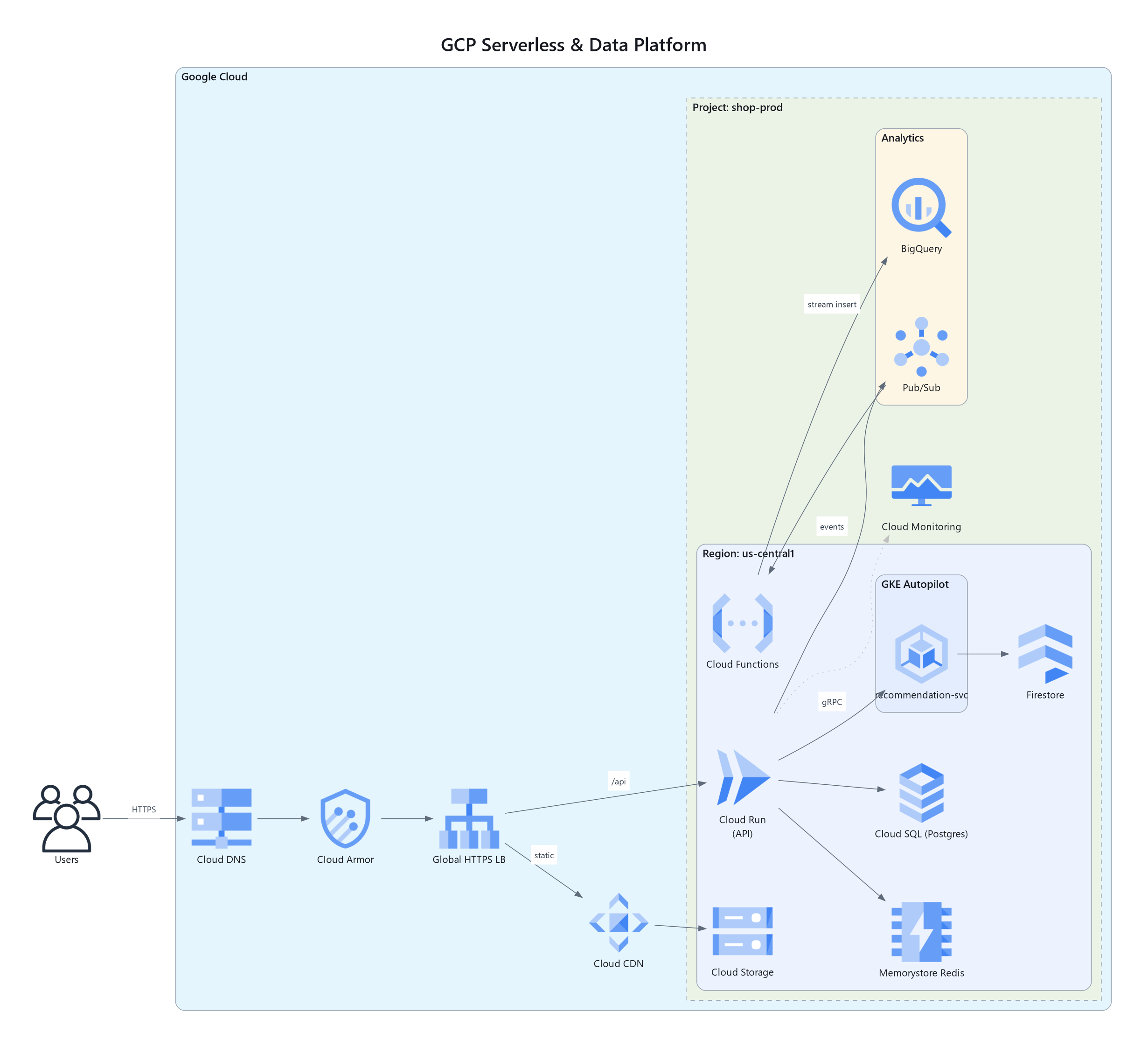

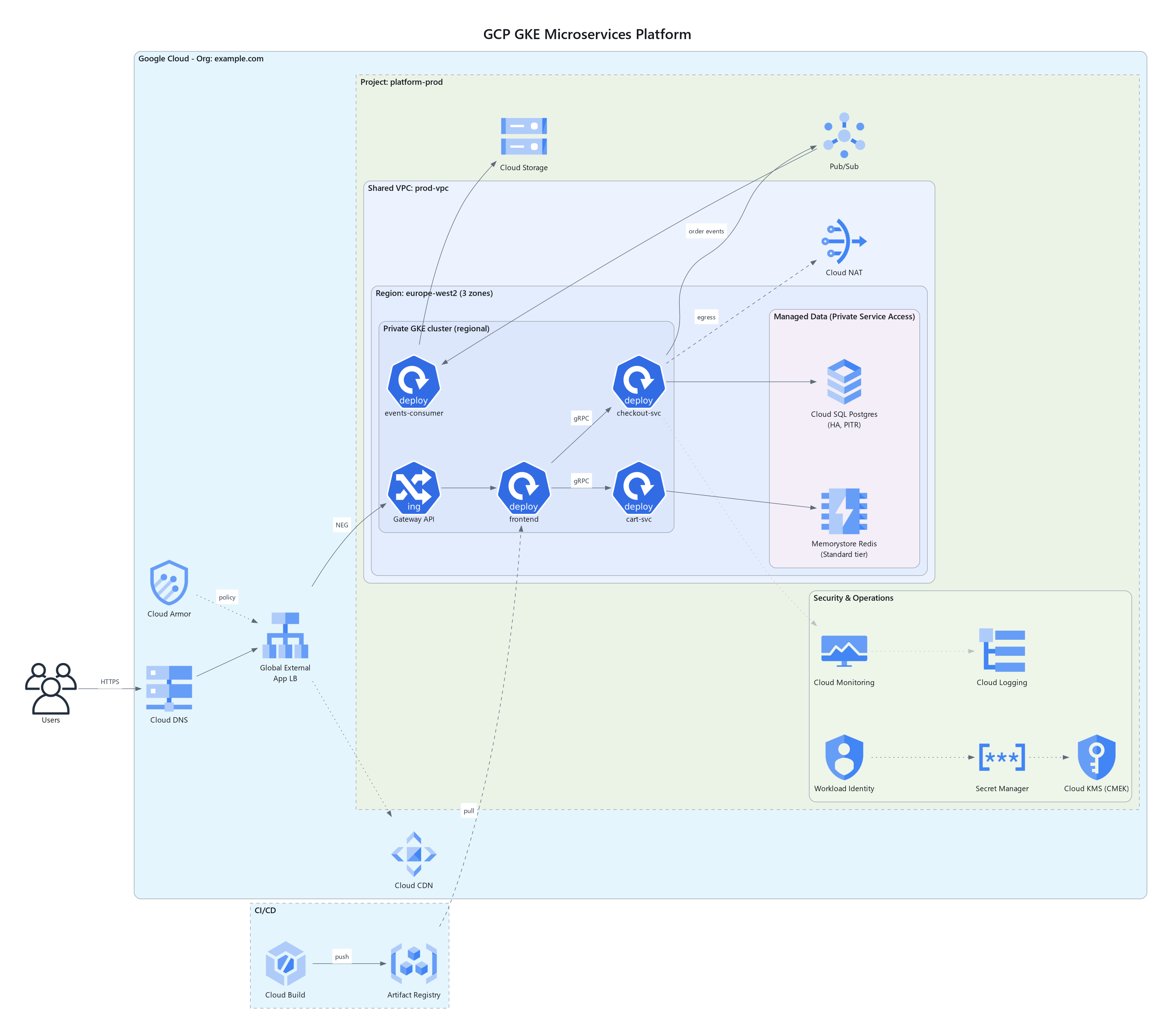

GCP GKE マイクロサービス `gcp_gke_microservices`、レビュー 97（A）	GCP のサーバーレスとデータプラットフォーム `gcp_serverless_data`、レビュー 81（B）

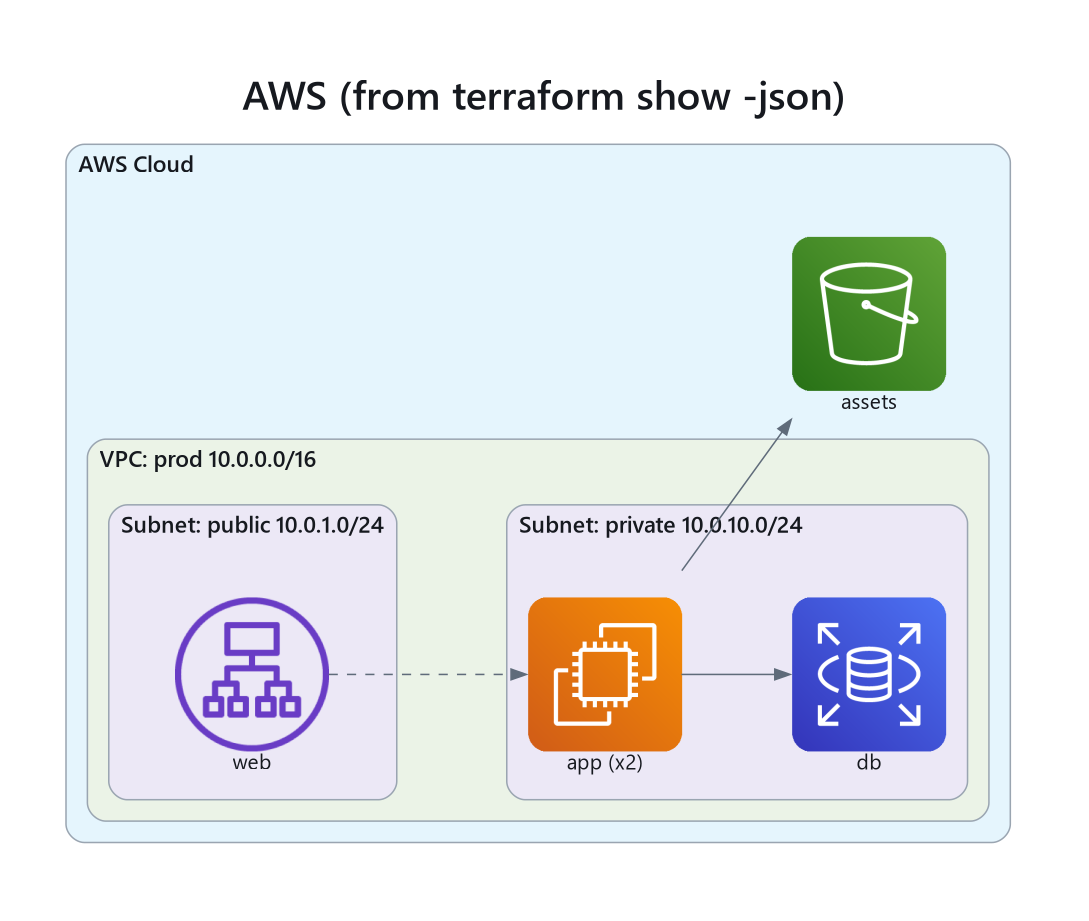

Terraform からインポート `diagram_from_terraform`（examples/aws_plan.json を使用）、レビュー 73（C）	インベントリから作成した稼働中の GCP プラットフォーム `diagram_from_inventory`（実際のエクスポートを使用。識別子は置き換え済み）、レビュー 67（C）

再生成するには、python scripts/render_samples.py を実行してください。

このサーバーは、Google Cloud 上でエンドツーエンドのテストも実施済みです。署名付き URL を使用するプライベートバケットと、2 層の認証を備えたプライベート Cloud Run サービスでテストしました。テスト方法、確認した内容、見つかったバグについては、docs/CLOUD_TESTING.md を参照してください。

ツール

ツール	機能
`search_icons(query, provider?, limit?)`	サービス名または別名（`ecs`、`s3`、`aks`、`cloud run`、`redis`）でアイコンをランキング検索します
`list_icon_categories(provider)`	プロバイダーのすべてのカテゴリとサービスを一覧表示します
`list_templates(provider?)` / `get_template(id)`	バンドルされたリファレンスアーキテクチャを編集可能な仕様として返します
`validate_diagram(spec)`	描画せずに仕様を検証します。アイコン ID（候補の提案付き）、参照、ネストの循環、制限を確認します
`generate_architecture_diagram(spec)`	図を描画し、ファイルパス、JSON の概要、インライン PNG プレビューを返します
`review_architecture(spec)`	ヒューリスティックな Well-Architected レビューを実行し、0～100 のスコア、グレード、推奨事項付きの指摘事項を返します
`diagram_from_terraform(title, terraform_json \| path, ...)`	`terraform show -json` の出力（プランまたは状態）または未加工の `.tfstate` ファイルから図を作成します
`diagram_from_inventory(title, inventory_json \| path, projects?, regions?, labels?, ...)`	Cloud Asset Inventory のエクスポートから、Google Cloud で稼働中のリソースの図を実際の名前付きで作成します
`server_info()`	バージョン、Graphviz の状態、アイコン数、出力ディレクトリ、制限を報告します

また、design_architecture(provider, workload, requirements) というプロンプトが 1 つあります。モデルに、テンプレートの選択、アイコンの検索、検証、描画、レビューを順に進めさせます。

バンドルされたテンプレート

aws_three_tier
aws_serverless_event_driven
azure_webapp_hub_spoke

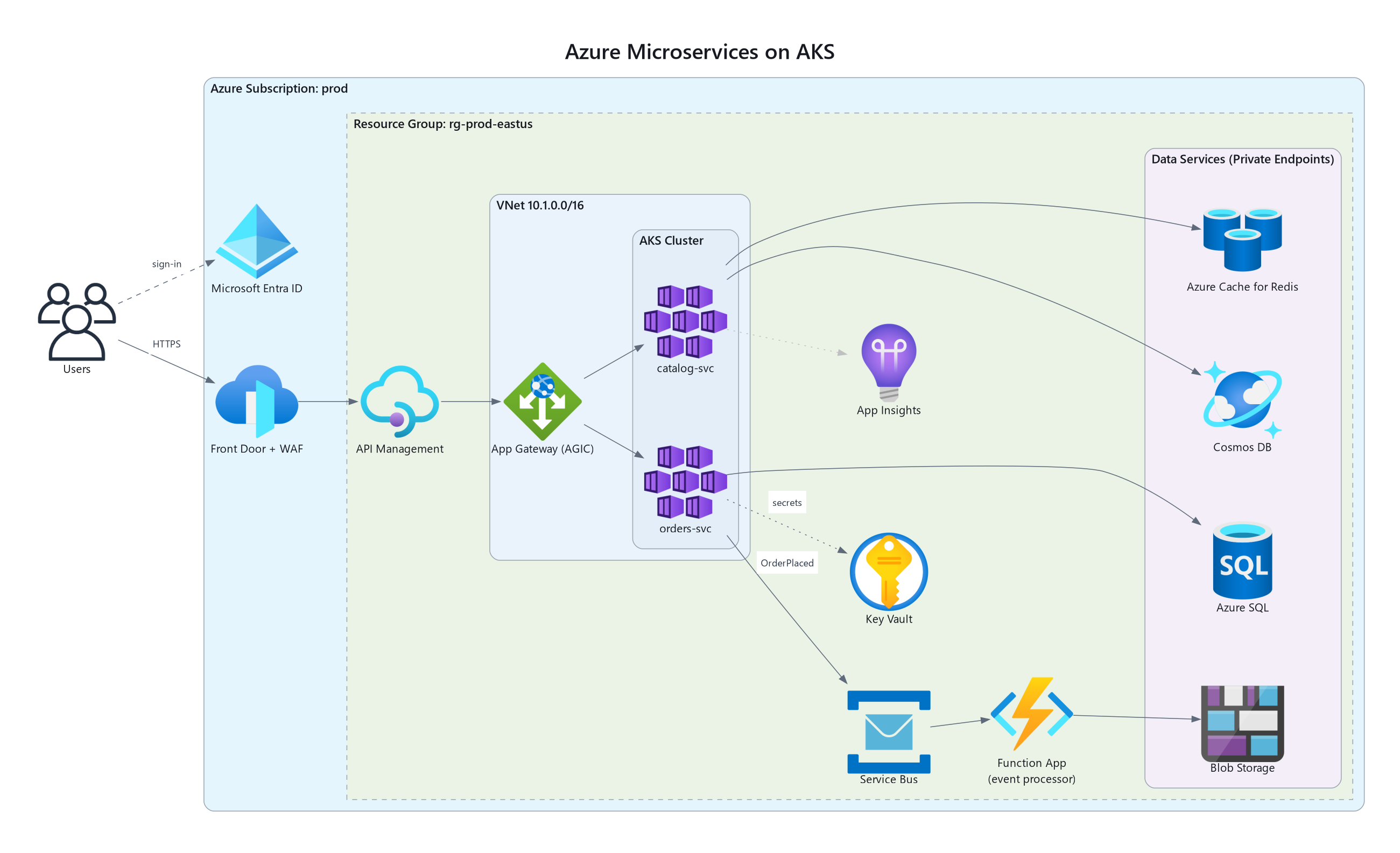

azure_aks_microservices
gcp_serverless_data
gcp_gke_microservices

すべてのテンプレートは、検証と描画ができること、およびレビューで重大度が「重大」または「高」の指摘事項がないことをテスト済みです。

図の仕様

{
  "title": "My App",
  "direction": "LR",
  "theme": "light",
  "output_formats": ["png", "svg"],
  "clusters": [{"id": "vpc", "label": "VPC 10.0.0.0/16"}, {"id": "app", "label": "Private subnet", "parent": "vpc"}],
  "nodes": [{"id": "api", "type": "aws.compute.ECS", "label": "orders-api", "cluster": "app"}],
  "edges": [{"source": "alb", "target": "api", "label": "HTTPS", "style": "dashed"}]
}

レビューのルール

領域	ルール
セキュリティ	インターネット → データストア（重大）；ゲートウェイを経由しないインターネット → コンピュート（高）；WAF がない；シークレット／KMS がない；ID プロバイダーがない；ネットワーク境界外のデータストア；送信トラフィック制御がない
信頼性	ロードバランサーのない VM；単一リージョン；バックアップがない；同期呼び出しの深い連鎖
運用上の優秀性	モニタリングがない；CI/CD がない；接続されていないコンポーネント
パフォーマンス効率	パブリックトラフィック用の CDN がない；キャッシュ層がない

ルールが判定できるのは、図に示された内容のみです。指摘事項はレビューのきっかけとして扱い、設定ミスの証明とはみなさないでください。

Terraform のインポート

terraform show -json plan.out > plan.json を使うと最良の結果が得られます。プランには設定の参照情報が含まれているためです。

マッピング済みリソース： 約 140 種類の AWS、Azure、GCP のリソースタイプがノードになります。
境界： VPC/VNet、サブネット、リソースグループ、Container Apps 環境のリソースは、ネストされたクラスターになります。ノードは、NIC を介する場合も含め、参照先となる最も具体的な境界内に配置されます。
エッジ： リソース間の参照はエッジになり、モジュールの出力は解決されます。
推定エッジ： 配線用リソースを経由するリンクは、エッジ → コンピュート → メッセージング → データの順に向きを付けた破線エッジになります。配線用リソースには、リスナー、ターゲットグループ、NIC、ロール割り当て、Front Door のオリジン、バックエンドサービスが含まれます。
マッピングされていないタイプ： 結果に一覧表示されるため、対象外となったものを確認できます。

インベントリのインポート（Google Cloud）

すでに稼働しているインフラストラクチャの場合は、作成方法（コンソール、gcloud、スクリプト、 Terraform、Pulumi）にかかわらず、プロジェクトのインベントリをエクスポートして diagram_from_inventory に渡します。

gcloud asset list --project <project-id> --content-type resource \
  --asset-types "$(arch-diagram-mcp --gcp-asset-types)" --format json > assets.json

--gcp-asset-types を指定すると、インポーターが使用する 54 種類のアセットタイプが出力されます。これらだけを指定すると、エクスポートのサイズを抑えられます。同じ図を出力したテストプロジェクトでは、サイズが 4.4 MB から 535 KB に減りました。呼び出し元には roles/cloudasset.viewer が必要で、Cloud Asset API を有効にしておく必要があります。

名前： すべてのノードに実際の名前が保持されます。2 行目には、データベースのバージョン、マシンタイプ、イングレス設定、レプリカ数、cron スケジュールなどの詳細が追加されます。
境界： プロジェクト › VPC › サブネット › GKE クラスター › 名前空間。別のプロジェクトが所有する共有 VPC ネットワークは、そのプロジェクトの下に描画されます。直接 VPC エグレスを使用する Cloud Run は、そのサブネット内に配置されます。
設定からのエッジ：
- アノテーションや環境変数にある Cloud SQL、シークレット、KMS、Pub/Sub、バケット、Redis の参照。
- URL を、その URL を所有する Cloud Run サービスまたは関数と照合します（プッシュサブスクリプション、Scheduler ターゲット、環境変数）。
- ロードバランサーのチェーン（転送ルール › プロキシ › URL マップ › バックエンド › NEG、バケットまたは MIG）。パスルール、 CDN、Cloud Armor も含まれます。
- Eventarc トリガー、デッドレタートピック、BigQuery と Cloud Storage のサブスクリプション、VPC コネクタ。
除外されるノイズ： GKE のシステム名前空間とノード、MIG のメンバー VM（1 つの MIG として描画）、Cloud Functions 自身の Run サービス、ビルド用およびステージング用バケット、ルート、ファイアウォール、RBAC オブジェクト。
フィルター： projects と regions は厳密な制限です。labels（例：{"app": "payments"}）を指定すると、リソースと、それらに接続されているリソース（既定で有効な include_neighbors）が選択されます。
制限事項： アプリケーションコード内にしか存在しない呼び出しは検出できません。結果として仕様が返されるため、そのエッジを追加して再レンダリングできます。環境変数から見つかった外部ホストは external_hosts に一覧表示されます。

対応形式：gcloud asset list JSON（推奨）、gcloud asset export の改行区切り JSON、および gcloud asset search-all-resources --read-mask='*' JSON。Azure Resource Graph と AWS のインベントリにも対応する予定です。

インストール

Python 3.11+ と Graphviz が必要です。

winget install Graphviz.Graphviz        # Linux: apt install graphviz   macOS: brew install graphviz
python -m venv .venv
.venv\Scripts\python -m pip install -e ".[dev]"
.venv\Scripts\python -m pytest            # 85 tests

Claude Code への登録（stdio）

claude mcp add architecture-diagrams -s user `
  -e ARCH_DIAGRAM_OUTPUT_DIR=C:\Devops-Projects\Architecture-diagram-mcp\output `
  -- C:\Devops-Projects\Architecture-diagram-mcp\.venv\Scripts\python.exe -m arch_diagram_mcp

共有 HTTP サービスとして実行

docker build -t arch-diagram-mcp:1.2.0 .
docker run -d -p 8000:8000 -v diagrams:/data \
  -e ARCH_DIAGRAM_AUTH_TOKENS="ci=$(openssl rand -hex 32),platform-team=$(openssl rand -hex 32)" \
  -e ARCH_DIAGRAM_PUBLIC_BASE_URL=https://diagrams.internal.example.com \
  -e ARCH_DIAGRAM_URL_SIGNING_KEY=$(openssl rand -hex 32) \
  -e ARCH_DIAGRAM_ALLOWED_HOSTS="diagrams.internal.example.com:*" \
  arch-diagram-mcp:1.2.0

クライアントは Authorization: Bearer <token> を使用して https://<host>/mcp に接続します。GET /healthz は認証不要で、プローブとして使用できます。サーバーはステートレスで動作するため、ロードバランサーの背後で水平スケールできます。すべてのレプリカで ARCH_DIAGRAM_URL_SIGNING_KEY を共有する必要があります。これにより、どのレプリカでも任意のリンクを提供できます。

認証

モード	設定	監査ログ上の識別情報	ロール
`token`	`ARCH_DIAGRAM_AUTH_TOKENS="name=secret,..."`	トークン名	フルアクセス
`oidc`	`ARCH_DIAGRAM_OIDC_ISSUER` + `ARCH_DIAGRAM_OIDC_AUDIENCE`	`oid`/`sub`をキーとする`preferred_username` / `upn` / `email`	`ARCH_DIAGRAM_READER_ROLE`、`ARCH_DIAGRAM_AUTHOR_ROLE`

トークンモード。 複数の名前付きトークンを同時に有効にできます。ローテーションするには、新しいトークンを追加してクライアントに展開し、その後、古いトークンを削除します。各トークンは16文字以上である必要があります。

OIDC モード。 サーバーは、発行者が公開している署名鍵（JWKS。ディスカバリーで取得するか、ARCH_DIAGRAM_OIDC_JWKS_URIで指定）に対して JWT を検証します。以下を確認します。

署名（非対称アルゴリズムのみ。HS*とnoneは不可）；
issとaud；
expとnbf。許容誤差は60秒です；
任意のARCH_DIAGRAM_OIDC_REQUIRED_SCOPES。

ロールはrolesクレーム（Entra のアプリロール）とscpスコープクレームから取得します。

リーダー： 検索、テンプレート、検証、レビュー。
作成者： さらに、レンダリングと Terraform またはクラウドインベントリのインポートが可能です。作成者にはリーダーの権限も含まれます。
どちらのロール変数も設定されていない場合、有効なトークンにはすべてフルアクセスが付与されます。

サーバーは RFC 9728 メタデータを/.well-known/oauth-protected-resourceで公開し、すべての401レスポンスでその場所を示すため、MCP クライアントは認可サーバーを検出できます。

Entra ID の例：

Application ID URI をapi://arch-diagramsに設定して API アプリを登録します。
マニフェストでaccessTokenAcceptedVersion: 2を設定します。
アプリロールDiagrams.ReaderとDiagrams.Authorを追加し、グループに割り当てます。
サーバーを設定します。

ARCH_DIAGRAM_OIDC_ISSUER=https://login.microsoftonline.com/<tenant-id>/v2.0
ARCH_DIAGRAM_OIDC_AUDIENCE=api://arch-diagrams      # v2 tokens may carry the app's client id instead; list both
ARCH_DIAGRAM_READER_ROLE=Diagrams.Reader
ARCH_DIAGRAM_AUTHOR_ROLE=Diagrams.Author

Entra ID では動的なクライアント登録はできません。クライアントは、事前登録済みのクライアントアプリを使用するか、すでに保持しているトークン（例：az account get-access-token --resource api://arch-diagrams）を渡します。

アーティファクトのストレージ

HTTP 経由では、レスポンスにサーバーのファイルパスではなくダウンロードURLが含まれます。

`ARCH_DIAGRAM_STORAGE`	リンク	認証情報
`local`（デフォルト）	`https://<PUBLIC_BASE_URL>/artifacts/<file>?exp=..&sig=..`。このサーバーが配信し、HMAC 署名されます	`ARCH_DIAGRAM_URL_SIGNING_KEY`
`s3`	SigV4 署名付き GET。オブジェクトは SSE-S3 で暗号化されます。`ARCH_DIAGRAM_S3_KMS_KEY_ID`が設定されている場合は SSE-KMS で暗号化されます	標準の AWS 認証情報チェーン（IRSA、インスタンスロール、環境変数、プロファイル）
`azure`	読み取り専用、HTTPS 専用の SAS。`ARCH_DIAGRAM_AZURE_ACCOUNT_URL`を使った Entra ID 経由のユーザー委任キー、または`AZURE_STORAGE_CONNECTION_STRING`を使ったアカウントキーを使用します	マネージド ID／ワークロード ID にはStorage Blob Data Contributorが必要です
`gcs`	V4 署名付き URL。サービスアカウントキーを使ってローカルで署名するか、ワークロード ID の下で IAM signBlob を介して署名します	Storage Object CreatorとService Account Token Creatorが必要です

オブジェクトキー： <prefix>/<yyyy>/<mm>/<dd>/<sha256(caller)[:16]>/<file>。ファイルは呼び出し元ごとに分離され、キーにユーザー名が含まれることはありません。
リンクの有効期間： ARCH_DIAGRAM_URL_TTL_Sで設定します。デフォルトは1時間、最大は7日間です。
クリーンアップ： ARCH_DIAGRAM_DELETE_LOCAL_AFTER_UPLOAD=trueを設定すると、クラウドへのアップロード成功後にローカルコピーが削除されます。クラウド上のオブジェクトには、バケットのライフサイクルルールを使用してください。
配信される SVG： Content-Security-Policy: sandboxおよびnosniffを付けて送信されます。
Terraform のパス： diagram_from_terraform(path=...)は HTTP 経由では無効です。そのため、リモートの呼び出し元がサーバーのファイルを読み取ることはできません。

Configuration (environment)

変数	デフォルト	用途
`ARCH_DIAGRAM_OUTPUT_DIR`	`~/architecture-diagrams`	図の出力先
`ARCH_DIAGRAM_INPUT_ROOTS`	cwd + output dir	`diagram_from_terraform(path=...)` が読み取ることのできる、`os.pathsep` で区切られたディレクトリ
`ARCH_DIAGRAM_MAX_NODES` / `_MAX_EDGES` / `_MAX_CLUSTERS`	300 / 800 / 100	仕様のサイズ制限
`ARCH_DIAGRAM_RENDER_TIMEOUT_S`	60	この秒数が経過すると Graphviz を強制終了します
`ARCH_DIAGRAM_MAX_TERRAFORM_BYTES`	25 MB	Terraform 入力サイズの上限
`ARCH_DIAGRAM_RETENTION_DAYS`	0 (keep forever)	N 日より前に生成されたファイルを削除します
`ARCH_DIAGRAM_KEEP_DOT_SOURCE`	true	手動編集用に `.dot` ファイルを保持します
`ARCH_DIAGRAM_INLINE_PNG_MAX_BYTES`	4 MB	これより大きい PNG はパスのみを返します
`ARCH_DIAGRAM_FONT`	auto	フォントファミリー。auto の場合、Windows では Segoe UI、macOS では Helvetica Neue、Linux では DejaVu Sans が選択されます
`ARCH_DIAGRAM_PNG_DPI`	144	PNG/JPG の解像度（72–300）
`ARCH_DIAGRAM_LOG_LEVEL`	INFO	JSON ログは stderr に出力され、ツール呼び出しごとに監査ログが 1 行記録されます
`ARCH_DIAGRAM_HTTP_HOST` / `_HTTP_PORT`	127.0.0.1 / 8000	HTTP のバインドアドレスとポート
`ARCH_DIAGRAM_AUTH_MODE`	auto	`none` / `token` / `oidc`。以下の変数から推測されます
`ARCH_DIAGRAM_AUTH_TOKENS`	–	名前付きベアラートークン（`name=secret,...`）。従来の単一トークン `ARCH_DIAGRAM_AUTH_TOKEN` も引き続き使用できます
`ARCH_DIAGRAM_OIDC_ISSUER` / `_OIDC_AUDIENCE` / `_OIDC_JWKS_URI` / `_OIDC_REQUIRED_SCOPES`	–	OIDC の検証
`ARCH_DIAGRAM_READER_ROLE` / `_AUTHOR_ROLE`	–	RBAC のロール名（OIDC）
`ARCH_DIAGRAM_PUBLIC_BASE_URL`	–	外部 URL。ダウンロードリンクと OAuth メタデータに使用されます
`ARCH_DIAGRAM_STORAGE`	local	`local` / `s3` / `azure` / `gcs`
`ARCH_DIAGRAM_STORAGE_BUCKET` / `_STORAGE_PREFIX`	– / `diagrams/`	バケットまたはコンテナー、およびキーのプレフィックス
`ARCH_DIAGRAM_S3_REGION` / `_S3_KMS_KEY_ID` / `_AZURE_ACCOUNT_URL`	–	バックエンド固有の設定
`ARCH_DIAGRAM_URL_TTL_S`	3600	ダウンロードリンクの有効期間（60 秒 – 7 日）
`ARCH_DIAGRAM_URL_SIGNING_KEY`	プロセスごとにランダム	ローカルリンク用の HMAC キー。32 文字以上にし、レプリカ間で共有してください
`ARCH_DIAGRAM_DELETE_LOCAL_AFTER_UPLOAD`	false	クラウドへのアップロード後にローカルファイルを削除します
`ARCH_DIAGRAM_ALLOWED_HOSTS` / `_ALLOWED_ORIGINS`	–	カンマ区切りの Host/Origin 許可リスト（DNS リバインディング対策）
`ARCH_DIAGRAM_ALLOW_UNAUTHENTICATED`	false	トークンなしでループバック以外のアドレスへのバインドを許可します（認証プロキシの背後でのみ使用してください）

セキュリティモデル

仕様の検証： ID、色、スタイルをパターンに照らして検証し、サイズ制限を適用します。
テキストのエスケープ： タイトル、ノードラベル、クラスターラベルは常にリテラル文字列として出力し、Graphviz の HTML ラベルとしては出力しません。エッジラベルは HTML エスケープされます。そのため、ラベルから、ローカルファイルを読み取る image= 属性などの DOT 文を挿入することはできません。
レンダリング： Graphviz は厳格なタイムアウト付きのサブプロセスとして実行され、失敗時には部分的な出力が削除されます。
出力ファイル： ファイル名はサニタイズされ、タイムスタンプと一意のサフィックスが付加されます。保持期間のクリーンアップでは、サーバーが生成したファイルのみが対象になります。
Terraform 入力： ファイルの読み取り先は ARCH_DIAGRAM_INPUT_ROOTS 配下に制限され、サイズ上限が適用されます。
HTTP：
- 静的トークンは、設定済みのすべてのトークンと定時間比較されます。
- OIDC JWT は完全に検証され、鍵の混同を招くトークンと alg: none トークンは拒否されます（どちらもテスト済みです）。
- ツールごとに RBAC が適用され、すべての監査ログに呼び出し元が記録されます。
- 認証なしでは、サーバーはパブリックアドレスへのバインドを拒否します。
- DNS リバインディング対策として、Host/Origin 許可リストを使用します。
- コンテナーは root 以外のユーザーとして実行されます。
SVG 出力： アイコンが埋め込まれるため、ファイルからローカルパスが漏れることはなく、どこでもレンダリングできます。

レイアウト

src/arch_diagram_mcp/
  server.py        MCP tools, prompt, error mapping, audit logging
  catalog.py       icon index, alias resolution, ranked search, suggestions
  models.py        spec schema + semantic validation
  renderer.py      Graphviz source build, timed subprocess render, themes, SVG inlining, retention
  review.py        Well-Architected heuristic rules and scoring
  terraform.py     Terraform plan/state -> spec
  gcp_inventory.py Cloud Asset Inventory export of running GCP resources -> spec
  template_library.py + templates/*.json   reference architectures
  auth.py          principals, static-token + OIDC authenticators, RBAC
  storage.py       local signed links, S3 / Azure Blob / GCS uploads with signed URLs
  http_app.py      streamable-HTTP app, auth middleware, OAuth resource metadata, /artifacts, /healthz
  config.py, logs.py, __main__.py
tests/             85 tests: catalog, validation, rendering, label injection, review, Terraform, GCP
                   inventory (real export fixture), MCP tools, HTTP auth, OIDC (incl. attack tokens), RBAC,
                   signed links, S3 (moto), Azure SAS, GCS V4
docs/USER_GUIDE.md      developer guide: connecting clients, example prompts, troubleshooting
docs/CLOUD_TESTING.md   how the server was tested on real Google Cloud
docs/samples/      rendered sample diagrams shown above
scripts/render_samples.py   regenerates docs/samples/
scripts/e2e_cloud.py, run_impersonated.py   real-cloud end-to-end test tools

ライセンス

Apache-2.0。同梱されているプロバイダーアイコンはdiagramsライブラリに由来し、各所有者の利用条件が引き続き適用されます。

Markdown 対応

ログインしてコメント

基本情報

作者: apatilgtn
言語: python
バージョン: 1.2.0
トランスポート: stdio
掲載日: 2026年10月27日
最終更新: 2 日前
公式 Registry: io.github.apatilgtn/architecture-diagrams

問題を報告

MCP は初めてですか？

プロトコルの概要から最初のサーバーの導入まで、よくある疑問にまとめて答えます。

入門ガイドを読む

AI アプリケーションが外部のツールやデータソースに統一的な方法で接続するためのオープンなプロトコルです。クライアントはモデルとの対話を担い、MCP サーバーはツール・リソース・プロンプトテンプレートを提供します。標準メッセージでやり取りするため、1 つのサーバーを複数のクライアントで再利用できます。
