Hybrid Recursive Ladder

混合递归阶梯

面向桶数受限的时间序列 API 的查询规划。 只需少量源请求即可汇总较长时间范围，而不必针对每个桶发起数千次查询。

语言： English · 简体中文 · 日本語 · 한국어 · Español · Français · Deutsch · Português · Русский · العربية · हिन्दी

算法规范 · API 参考 · 基准测试 · 相关工作 · 公开披露 · 文档索引

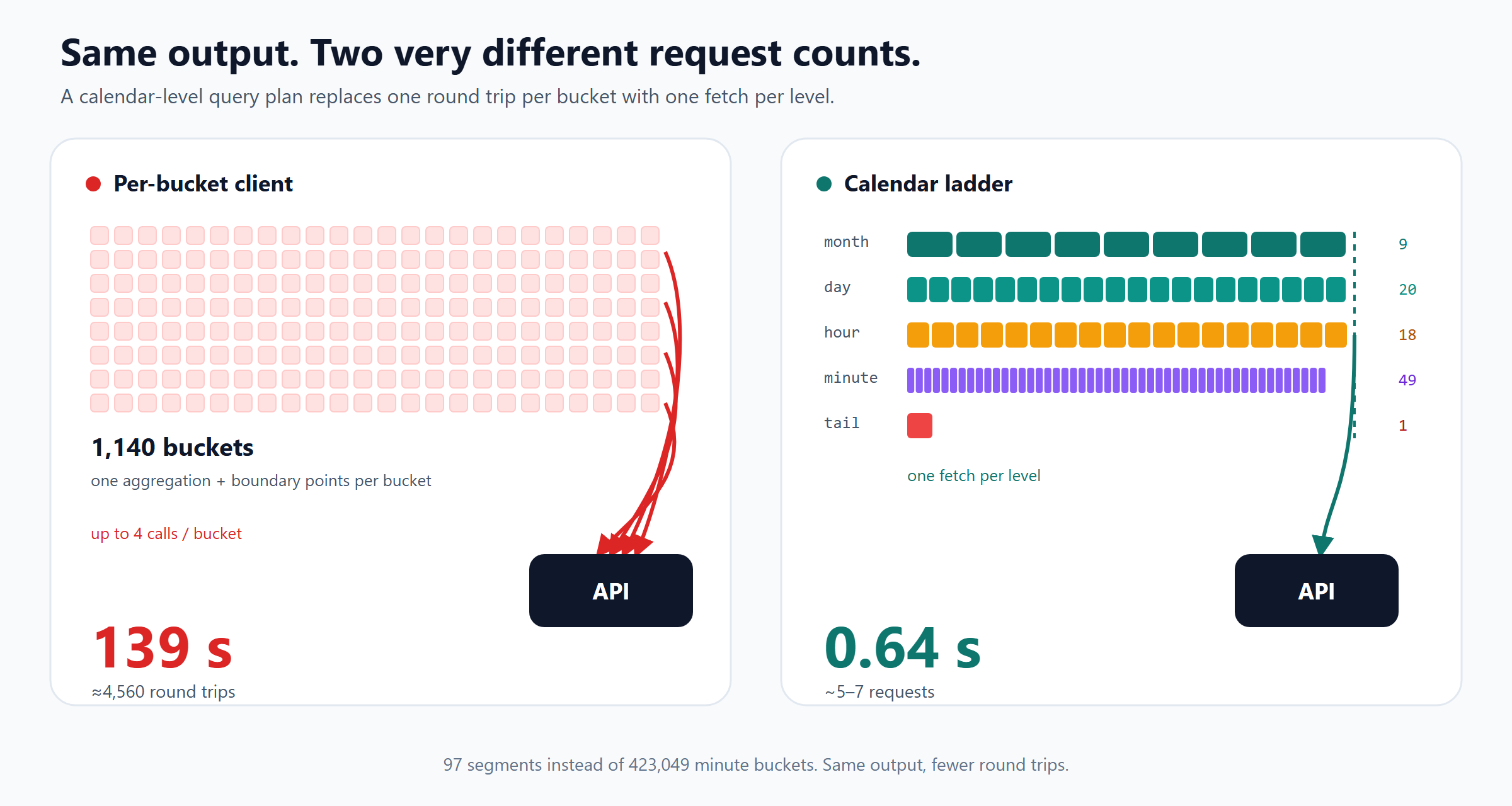

输出粒度相同。逐桶客户端每行都要支付一次往返开销；阶梯则每个层级只获取一次。

大多数时间序列 API 都会按请求、按数据桶或按往返次数收费。一个 简单的「每个统计数据桶发起一次查询」客户端，会把两天的分钟级 时间范围拆成 2,880 个数据桶，每个最多需要 4 次 HTTP 调用。在生产环境的 ThingsBoard 部署中，通过 VPN 获取 1,140 个数据桶耗时 139 秒。

瓶颈不在计算，而在网络往返次数。

三种显而易见的解决方法都有所牺牲：

这种梯级算法采用了不同的路径：保留输出粒度，但不再为每个输出单元 单独发起一次请求。 能够返回连续区间聚合结果的数据源，可以通过一次请求填充多个输出分段。

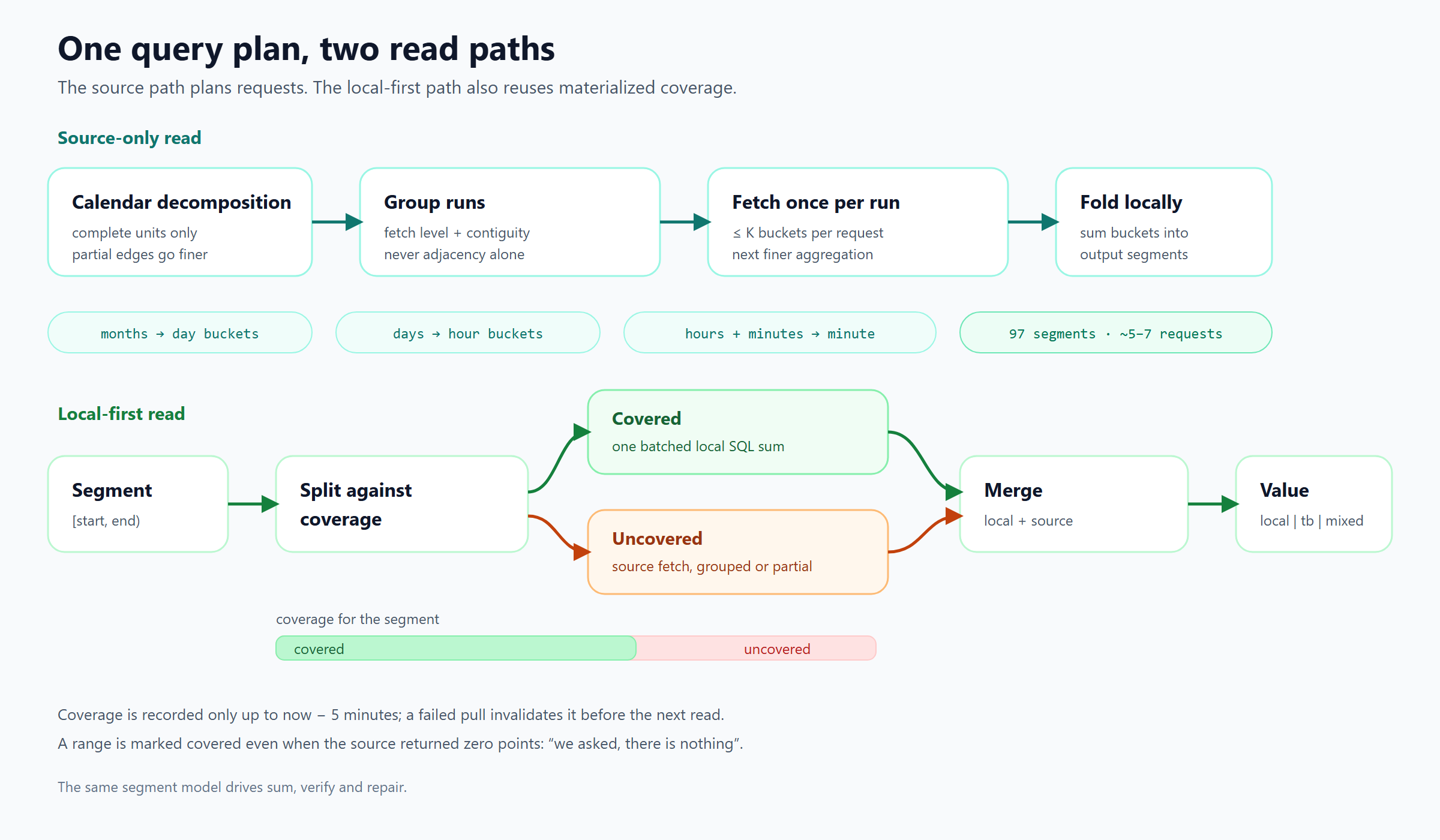

工作原理

1. 分解 [start, end)，从月到配置的最细粒度，拆分为完整的日历单位。仅输出完整单位；将左侧和右侧的部分边界推到更细一级。
2. 分组 仅当相邻分段需要相同的获取级别时才进行合并。小时和分钟可以共用分钟级区间；月和天则不行。
3. 获取 在下一级聚合粒度上，各获取一次最大的连续区间：月按天、天按小时、小时按分钟、分钟按分钟。
4. 折叠 在本地将返回的数据桶合并到输出分段中。

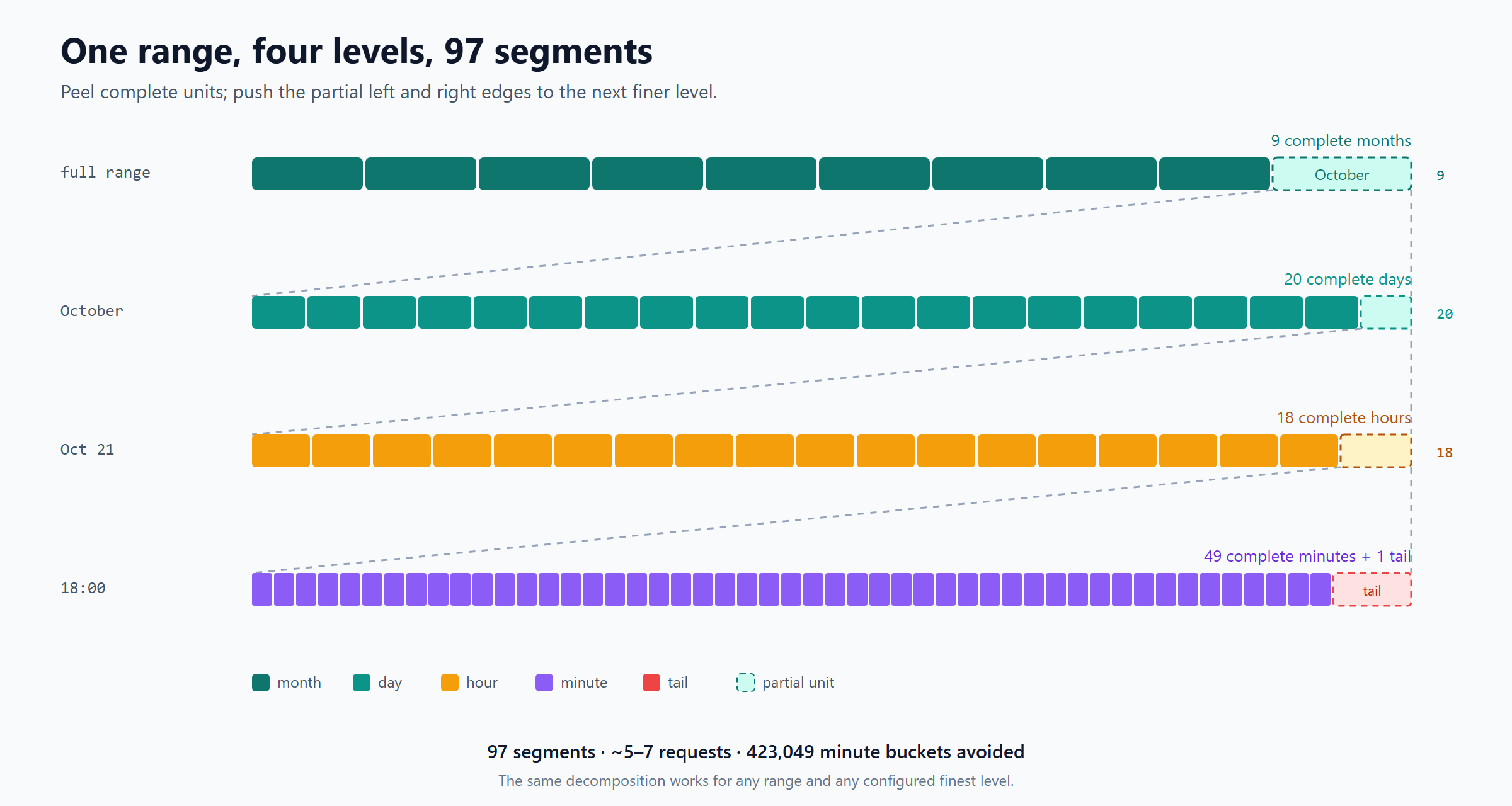

对于 2026-01-01 00:00:00 → 2026-10-21 18:49:59，只需 97 个分段， 而不是 423,049 个分钟数据桶。典型的 10 个月查询大约需要 5–7 次 聚合请求。

规则

• 左闭右开——[start, end)。
• 仅完整单位——月、天、小时或分钟仅当完全位于范围内时，才会在对应级别输出。
• 递归处理边界——部分边界会推到更细一级；不足一分钟的余量会作为独立尾段。
• 本地日历——边界使用配置的 IANA 时区（默认为 Asia/Shanghai）。
• 无缝覆盖——分段有序、连续且互不重叠，其并集恰好为 [start, end)。

请求数上限

对于时长为 T、数据桶大小为 Δ、每个请求包含 K 个数据桶的获取区间：

requests(run) = ceil(T / (K * Δ))

细粒度处理仅限于两端的两个部分单位。对于默认层级，N <= N_month + 639；递归深度最多为 4。请求数为 O(N_month / K + 1)——它随粗粒度单位数量增长，而非随分钟数据桶数量增长。形式化命题见 docs/algorithm.md §5.3–5.5（中文）。

快速开始

pip install hybrid-recursive-ladder

hybrid-ladder demo
hybrid-ladder decompose --start 2026-01-01 --end 2026-10-21T18:49:59

演示会构造合成的 15 分钟数据，分解 120 天的时间范围，将其中一半物化，运行本地优先的混合查询，并验证总数相符。无需数据库、网络或配置。

可选附加项：

pip install "hybrid-recursive-ladder[thingsboard]"   # ThingsBoard source (httpx)
pip install "hybrid-recursive-ladder[postgres]"      # local store (psycopg 3)
pip install "hybrid-recursive-ladder[api]"           # FastAPI HTTP API
pip install "hybrid-recursive-ladder[mcp]"           # MCP server
pip install "hybrid-recursive-ladder[all]"           # everything

核心分解功能不依赖任何第三方依赖（仅在 Windows 上使用 tzdata 来可靠支持 IANA 时区）。

用法

Python 库

from hybrid_ladder import LadderEngine, MemorySource

source = MemorySource()
source.add("device-1", "energy", [(ts, 1.0) for ts in range(0, 86_400_000, 60_000)])

engine = LadderEngine(source)
result = engine.sum([("device-1", "energy")], 0, 86_400_000)

print(result.grand_total)                 # 1440.0
print(result.rows[0].segments[0].label)   # 1970-01-01 00:00
print(result.rows[0].empty_count)         # 0

引擎依赖两个小型协议：TimeSeriesSource（interval_agg、 raw_series）和 PointStore（sum_ranges、series、coverage、 upsert_points 等）。内置实现：MemorySource/MemoryStore、 ThingsBoardSource、PostgresStore。如需添加其他数据源，请参阅 docs/architecture.md (中文)。

CLI

# Demo data
hybrid-ladder sum --series demo-chiller-1:energy --start 2026-01-01 --end 2026-02-01

# ThingsBoard, local-first
export HL_TB_URL=https://tb.example.com
export HL_TB_TOKEN=...
export HL_PG_DSN='postgresql://user:[email protected]:5432/telemetry'
hybrid-ladder sum --source thingsboard --series <device>:<key> \
  --start 2026-01-01 --end 2026-10-21T18:49:59 \
  --mode mixed --materialize

# Verify and repair the local copy
hybrid-ladder verify --source thingsboard --series <device>:<key> --start ... --end ...
hybrid-ladder repair --source thingsboard --series <device>:<key> --start ... --end ...

HTTP API

hybrid-ladder serve --port 8000
# OpenAPI docs: http://127.0.0.1:8000/docs

curl "http://127.0.0.1:8000/v1/decompose?start_ts=1767196800000&end_ts=1792512599000"

curl -X POST http://127.0.0.1:8000/v1/ladder/sum \
  -H 'content-type: application/json' \
  -d '{"series":[{"entity":"demo-chiller-1","key":"energy"}],
       "start_ts":1767196800000,"end_ts":1777564800000,"mode":"tb"}'
# → {"code":0,"data":{"task_id":"...","async":true}}

curl http://127.0.0.1:8000/v1/tasks/<task_id>

API 成功时返回 {"code":0,"data":...}，出错时返回 {"code":1,"detail":...}。所有端点均列于 docs/api.md (中文)。

MCP 服务

pip install "hybrid-recursive-ladder[mcp]"
hybrid-ladder mcp

工具：ladder_meta、ladder_decompose、ladder_sum、ladder_verify。未配置时，服务会提供演示数据，Agent 可以立即试用。客户端配置示例：

{
  "mcpServers": {
    "hybrid-ladder": {
      "command": "hybrid-ladder",
      "args": ["mcp"],
      "env": {
        "HL_SOURCE": "thingsboard",
        "HL_TB_URL": "https://tb.example.com",
        "HL_TB_TOKEN": "...",
        "HL_PG_DSN": "postgresql://..."
      }
    }
  }
}

Agent 技能

将 skills/hybrid-recursive-ladder/ 复制到 Agent 的技能目录中（例如 ~/.claude/skills/ 或 ~/.zcode/skills/）。该技能会教 Agent 何时使用梯形分解、如何调用 CLI/API，以及如何解读 null 与 0.0 的区别和 source。

本地优先模式

如果你有本地点存储，同样的区段会按照已物化的覆盖范围进行拆分。已覆盖部分通过一次批量本地查询获取；未覆盖部分从数据源获取；部分覆盖的区段只会提取缺失的部分。

from hybrid_ladder import LadderEngine, MemoryStore
from hybrid_ladder.sources.thingsboard import ThingsBoardSource

source = ThingsBoardSource("https://thingsboard.example.com", token="...")
store = MemoryStore()               # or PostgresStore("postgresql://...")
engine = LadderEngine(source, store)

# Pull raw points once; coverage is recorded.
engine.materialize([("device-id", "energy")], start_ms, end_ms)

# Repeated queries read local data and fetch only uncovered sub-ranges.
result = engine.sum_mixed([("device-id", "energy")], start_ms, end_ms)
print(result.source, result.source_counts)   # "local" / "mixed" / "tb"
print(result.rows[0].tb_ranges)              # ranges still missing locally

# Compare with the source, then repair if needed.
report = engine.verify([("device-id", "energy")], start_ms, end_ms)
if report["diff_segments"]:
    engine.repair([("device-id", "energy")], start_ms, end_ms)

覆盖范围只记录到 now - 5 minutes；正在写入的尾部数据绝不会被视为可信。即使数据源返回零个点（“我们查询过，这里没有数据”），范围也会标记为已覆盖。重写之前会清除其覆盖记录——拉取失败时，不会留下指向不完整数据的过期覆盖记录。

验证会逐段比较数据源（权威来源）与本地存储，只将不一致的区段逐级细查到点（added / removed / changed）。修复会删除本地范围，并按事务大小的时间窗口从数据源重新拉取，然后重新标记覆盖范围。

保证与限制

每个区段都包含 cnt（观测到的点／桶数）、expected（该区段应包含的桶数，适用于源区段）和 source（local、tb、mixed、empty、uncovered）。如果 cnt 远低于 expected，说明数据稀疏；总和在算术上仍然正确，只是基于较少的点计算。

保证

• sum 精确：所有区段的总和等于范围内源数据点的总和。不做近似，也不采样。
• 区段恰好覆盖整个范围；没有零长度区段。
• null 和 0.0 在任何情况下都不同。
• 物化操作具有幂等性；重叠的运行不会重复添加时间戳。
• 算法只读取源数据，不会向 ThingsBoard 写入数据。

限制

• v0.0.6 仅支持求和。 avg 需要按 sum + count 加权；meter_delta 需要每个区段的第一个值（ThingsBoard 不支持 FIRST），因此这些规则尚未纳入迭代计划。
• 数据完整性 ≠ 算术正确性。 缺失样本会导致总和低于实际总量；cnt／expected 会显示这一情况，但不会估算缺失值。
• **ThingsBoard 限制：**约可接受 700 个桶，800 个会被拒绝（文档中的 1000 不可靠）；适配器默认值为 500。每次请求的原始时间序列上限为 10,000 个点。同一分钟内的重复点会被 COUNT 合并。
• 进程内任务会在重启时丢失；结果可以重新计算，已物化的数据不会丢失。
• **DST 时区：**支持日历边界，但由于源桶大小固定，按日／小时折叠是为 Asia/Shanghai 等固定偏移时区设计的。在 DST 转换期间获取数据时，请使用 hour 或 minute。

历史修复和版本说明见 CHANGELOG.md。

性能

数据来自生产环境中的 ThingsBoard 部署（数值会随网络和数据密度而变化）：

有关方法和注意事项，请参阅 docs/benchmarks.md（中文）。

定位与既有工作

这是一种查询规划方法，适用于可以读取区间聚合端点、但无法写入源数据或重新配置源数据的部署环境。它不是一种新的时序数据库，也不是一种新的通用聚合理论。它结合了日历混合进制分解、规范区间分解、向上汇总和多分辨率聚合。

最接近的系统包括 RRDtool/Whisper（多分辨率归档）、BTrDB（分层时间分区摘要）、TimescaleDB 分层连续聚合和 Druid 周期粒度。Prometheus 和 Grafana 等查询端系统会选择统一的步长；而该阶梯算法会在一次查询中规划多个日历层级。

完整比较、历史算法和有据可依的新颖性声明，请参阅相关工作与定位（中文）。该方法已作为公开披露发布（中文）；一篇技术文章介绍了生产环境基准测试和请求数量论证。

项目、开发与路线图

src/hybrid_ladder/
  core.py          pure decomposition, folding, coverage splitting
  engine.py        source/mixed/local reads, materialize, verify, repair
  models.py        Segment, SeriesRef, LadderConfig, QueryResult
  protocols.py     TimeSeriesSource / PointStore
  sources/         memory.py, thingsboard.py
  stores/          memory.py, postgres.py
  api.py           FastAPI app
  cli.py           hybrid-ladder CLI
  mcp_server.py    MCP tools
  tasks.py         in-process task registry
  demo.py          deterministic demo data
tests/             unit + API + adapter tests
docs/              algorithm, architecture, API, benchmarks, prior art
skills/            agent skill package
examples/          runnable examples

git clone https://github.com/MagicSquarekey/hybrid_recursive_ladder_algorithm.git
cd hybrid_recursive_ladder_algorithm
python -m venv .venv && source .venv/bin/activate   # Windows: .venv\Scripts\activate
pip install -e ".[dev]"
ruff check .
pytest

可选的 PostgreSQL 集成测试：

export HL_TEST_PG_DSN='postgresql://user:[email protected]:5432/testdb'
pytest -m integration

路线图：avg 和 meter_delta 规则；InfluxDB / Prometheus / ClickHouse 适配器；Celery/RQ 任务后端；OpenTelemetry 指标；PyPI 可信发布。

引用

@software{hybrid_recursive_ladder_2026,
  author  = {MagicSquarekey},
  title   = {Hybrid Recursive Ladder: Query Planning for Bucket-Limited Time-Series APIs},
  year    = {2026},
  version = {0.0.6},
  license = {MIT},
  doi     = {10.5281/zenodo.23683292},
  url     = {https://github.com/MagicSquarekey/hybrid_recursive_ladder_algorithm}
}

版本 DOI：10.5281/zenodo.23683292。 所有版本的概念 DOI：10.5281/zenodo.23556605。 CITATION.cff 提供相同的元数据，供 GitHub 的“引用此仓库”按钮使用。

许可证

MIT © 2026 MagicSquarekey
